雙動式（Double-Action）與單動式（Single-Action）噴筆的內部結構拆解：從台灣製造廠角度看機構公差與選型指南

無論是模型上色、車體彩繪、美甲彩妝，還是工業原型打樣，「我該選單動還是雙動噴筆？」始終是每位創作者與技師的第一個問題。

市面上有許多開箱文會告訴你：「單動按下去就出漆，雙動按壓出氣、後拉出漆。」但在 CYC 銓鎰成 投入氣動工具、精密噴筆與五金加工近三十年的產線師傅眼裡，這兩種設計絕非只是「操作手勢」的差別，而是「流體動態設計」與「五金加工公差要求」的根本分水嶺。

今天我們將噴筆徹底「大卸八塊」，從內部結構帶你從製造專業與實戰維護的角度，深入拆解單動與雙動式噴筆的內部結構祕密。

快速看懂兩者核心差異：操作邏輯決定了內部連動機制

在拆解零件前，先釐清機構驅動的本質差異：

評比項目	單動式噴筆（Single-Action）	雙動式噴筆（Double-Action）
按鈕動作（Trigger）	僅單一方向（通常為向下按壓）	雙向自由聯動（下壓供氣、後拉退針）
出漆量控制方式	作業中由手指後拉幅度即時無段調節	預先旋轉尾端定位螺帽調整針位
內部機構零件數	約 12～16 個組件（結構緊湊單純）	約 20～28 個組件（含翹板、導向套與彈簧夾具）
加工公差敏感度	中等（偏重氣閥與漆道的簡單開閉）	極高（極度依賴同心度、翹板回饋線性與密封滑順度）
主要適用場景	大面積均勻噴塗、底漆（Primer）、陶瓷釉料、初學入門	漸層修邊、細線勾勒（0.2~0.3mm）、陰影高光、精緻模型修飾

單動式（Single-Action）內部結構拆解：極簡、耐操與穩定出漆

單動式噴筆的設計是「耐用、不易堵塞、維護極簡」。

補充：噴筆在正確維護保養的標準下，才能保有最佳噴漆品質、耐用度。

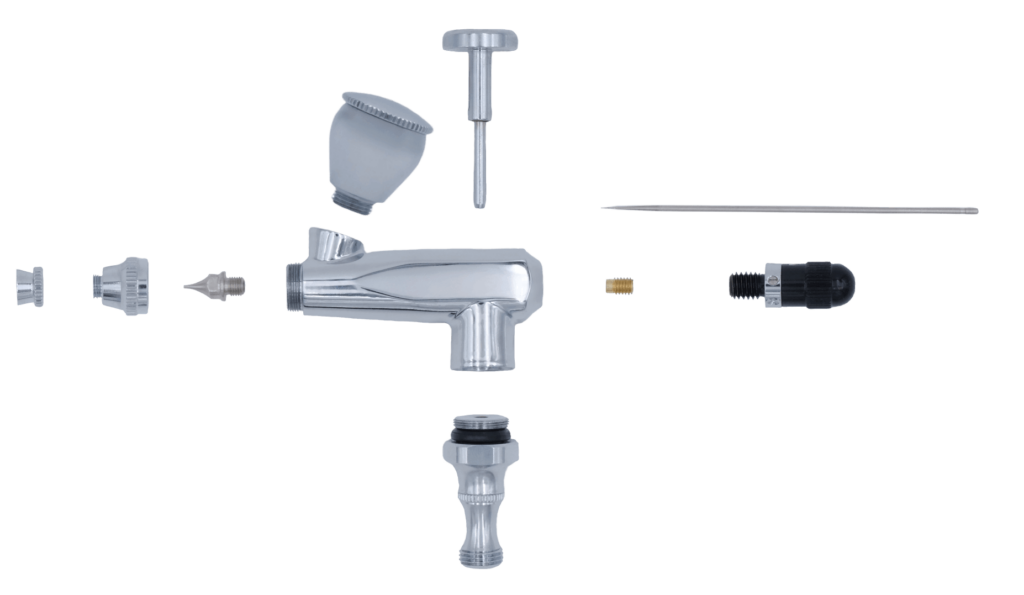

1. 機構剖析

當你拆開單動噴筆（如外混式吸上型或精巧型單動 CH-H）：

• 氣閥結構（Air Valve Assembly）： 當板機下壓時，氣閥銷（Valve Piston）單純克服底部氣閥彈簧的預壓力，將壓縮空氣全開導入氣室。
• 無翹板連動設計： 板機下方沒有複雜的傾斜翹板（Lever）。噴針的位置在噴塗前通常藉由筆身後方的「微調螺帽（Needle Adjusting Knob）」直接將噴針固定在特定出漆開度。
• 漆路與氣路： 許多外混式單動噴筆的漆料甚至不進筆身主腔，而是由底部虹吸管直接在噴嘴外圍與氣流匯合（文氏管效應霧化）。

💡 CYC 製造廠視角：單動式的技術價值在哪？

很多人誤以為單動噴筆「技術含量低」，這是外行人的誤解。

單動噴筆的強項在於「高黏度容忍度」與「產線耐操度」。在量產製造上，單動式減少了 40% 的活動關節，意味著漆料逆流滲漏至後端機械腔的機率低。對於需要連續噴塗幾小時底漆、金屬保護漆或批量工藝品的作業環境，單動噴筆不需要隨時緊繃神經控制手指行程，故障率極低、拆洗只要幾分鐘，是產線最信賴的工具。

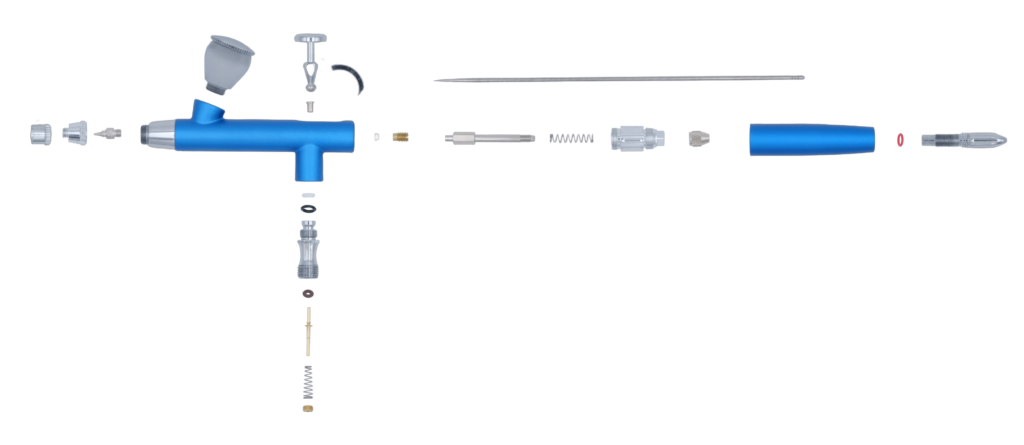

雙動式（Double-Action）內部結構拆解：多零組件的精密平衡

主流模型與藝術彩繪玩家最常接觸的雙動式噴筆，內部結構則複雜得多。每一次流暢的出漆體驗，背後都是 6 組關鍵模組的緊密協同：

1. 控制神經樞紐：按鈕板機（Trigger）與推移翹板（Needle Rocker/Lever）

• 下壓動向： 板機底部的頂銷垂直推擠氣閥，打開封閉的 O 型環釋放氣流。
• 後拉動向： 板機中段嵌合著弧形翹板。當手指後拉時，板機推動翹板向後倒，翹板帶動後方的「噴針導向套件（Needle Chucking Guide）」，進而夾帶噴針向後退，露出噴嘴間隙出漆。
• 製造痛點： 翹板與板機槽的開孔精度如果公差超過大，使用者就會感覺「前段空行程過長」或「回彈有阻澀感」。在 CYC 的精密加工中，這部分的倒角與鏡面拋光直接決定了手指操控的細膩手感。

2. 心臟樞紐：噴針（Needle）與噴嘴（Nozzle）的超精密配合

• 一般噴筆噴針採用硬化不銹鋼，針尖具備精準斜度（Taper Angle）；噴嘴則常見銅合金或鎢鋼車削。而 CYC 堅持全系列採用「不銹鋼噴嘴」，賦予工具更出色的耐用度與長效穩定性。
• 雙動噴筆能否穩定噴出細如髮絲的線條，關鍵在於噴針與噴嘴間的「同心度（Concentricity）」。若同心度有所偏差，噴針後退時環狀間隙便會寬窄不均，導致氣流吹出不對稱的偏心橢圓霧面，甚至引發積漆與炸墨。(註：每支噴筆出廠前皆經過標準品檢測試。若日後出現出漆不順，多半為清潔保養組裝不當所致。)

3. 最常被忽視的守門員：漆道密封墊片（Needle Packing Screw）

雙動噴筆的漆杯與後方機械腔（彈簧、翹板）是相通的，唯一的防線就是中間的密封墊片（Packing）。

• 老舊或廉價噴筆採用一般橡膠，極容易被硝基漆、香蕉水或清洗劑溶脹、硬化，導致噴針被夾死卡住或漆料逆流進後腔。
• 專業製造標準： CYC 銓鎰成 堅持採用耐溶劑性極高的鐵氟龍（PTFE）材質密封組件，並透過精密螺牙精準控制預緊力，既能 100% 阻隔漆料滲透，又能讓噴針在極低摩擦阻力下滑動。

產線現場實測：使用者最常遇到的「內傷」故障排除

在我們處理客戶代工返修與噴塗測試的日常中，有超過 80% 的噴筆問題不是零件損壞，而是結構拆裝與清潔不當引起的內傷：

痛點一：按壓只有氣，後拉不出漆？

• 外行猜測： 漆太濃或噴嘴堵住了。
• 結構真相： 拆開尾柄檢查「噴針固定螺帽（Needle Chucking Nut）」。很多使用者在清洗後沒將該螺帽旋緊，板機後退時，針導向套自己往後縮，噴針卻根本紋風不動停留在原位。

痛點二：一按下氣閥，漆杯內就冒出大量氣泡（翻滾冒泡）？

• 結構真相： 這代表「氣流逆吹進了漆道」。請檢查前端的噴嘴（Nozzle）是否未鎖緊、噴嘴螺牙處的氣密 O-ring 破損老化，或是噴嘴外蓋內部有結塊殘漆。當出氣路徑受阻，高壓空氣自然會順著漆道往漆杯倒灌。

痛點三：扳機放開後回彈緩慢，無法瞬間斷漆斷氣？

• 結構真相： 漆料已經滲入後方彈簧腔，黏附在針導向彈簧與翹板周圍；或者是在清潔噴筆時，將整支筆浸泡在強溶劑中，把氣閥內的潤滑脂洗掉並使氣閥 O-ring 膨脹變形。

結語：選擇一把為實戰而生的精密噴筆

雙動噴筆為細節與極致藝術表現而生，提供隨心所欲的漸層與線條；單動噴筆則是效率、穩定與大面積均勻覆蓋的堅實後盾。工具沒有絕對的優劣，只有是否契合加工與創作的需求。

作為台灣在地近三十年的噴塗工具製造與五金加工夥伴，CYC 銓鎰成深知每一道氣道研磨、每一個噴嘴螺牙與每一根噴針拋光的背後，承載的是創作者與作業員對穩定霧化效果的堅持。從標準型按鈕式、人體工學扳機式噴筆，到各式客製化氣動配件，我們始終以台灣精密製造的高標準，為全球客戶打造最值得信賴的噴塗手感。
